Máquina de fabricação automática de protetor de borda de perfil L 15.3KW 40m/min Velocidade

Linha de proteção de borda de papel de velocidade regular

Modelo: ZHJ-120D

Breve introdução do produto:

1A máquina ZHJ-120D inclui 6 unidades:
Estacionamento de desdobramento de papel
Unidade de colagem
Unidade de embalagem
Unidade de formação
Unidade de corte
Unidade de empilhamento

Modelo	ZHJ-120D
Velocidade máxima de funcionamento	40 m/min (Duração mínima de corte: 1000 mm)
	11 m/min (Lengua de corte mínima: 50 mm)
Velocidade de trabalho regular	15-30 m/min
Tamanho do protetor de borda L	30-80 mm (podem ser simétricos e assimétricos)
L espessura do protetor de borda	2.5-8mm
Gramação do papel interior	420-600 g/m2
Gramação do papel de superfície	175-250 gramas de kraft
Diâmetro do núcleo da bobina de papel	3 mm (75 mm)
Camadas	3 a 12
Diâmetro da bobina de papel	1300 mm no máximo
Dimensão da máquina	34000x1500x2200mm
Peso da máquina	3800 kg
Potência total	15.3 kW
Necessidade de ar comprimido	0.8MPa/0.2m3 (fornecido pelo cliente)

Estrutura da máquina, introdução das peças principais, introdução da operação:


1. Estrutura da máquina
A máquina ZHJ-120D inclui 6 unidades:
Estacionamento de descolagem de papel, Unidade de colagem, Unidade de embalagem, Unidade de moldagem, Unidade de corte, Unidade de empilhamento
O rolo de papel passa por mais de 6 unidades de acordo com a prioridade, sendo finalmente cortado na unidade de corte.

2Introdução à unidade principal

a. Partes principais de máquinas
A unidade de formação e a unidade de corte são as duas partes mais importantes.
Usar servomotor para conduzir o cortador para manter alta precisão de corte.

b. Protecção da segurança
* Quando a máquina está a funcionar, outras pessoas não se aproximam da máquina e
Não operem o painel de controlo, exceto o operador.
* As pessoas não ficam na frente da unidade de corte quando a máquina está a funcionar.
Por impedir que o Edge Board magoasse as pessoas.
* A mão do operador não deve aproximar-se do cortador ou das rodas de formação quando
Máquina em funcionamento ou ensaio do cortador.

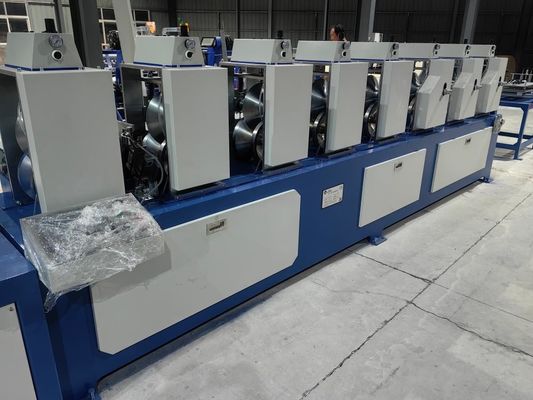

Fotos:
