Linha de produção de tubos de papel de tipo quatro cabeças lâmina circular Corte de tubos de papel 30m/min

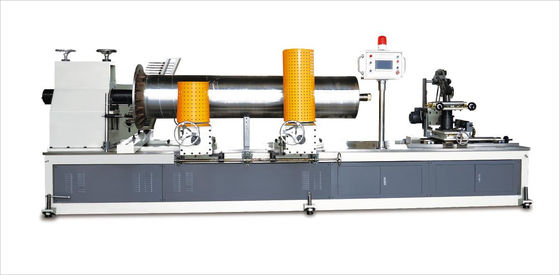

Imagem Grande : Linha de produção de tubos de papel de tipo quatro cabeças lâmina circular Corte de tubos de papel 30m/min

Detalhes do produto:

Lugar de origem:	China
Marca:	AMC MACHINERY
Certificação:	CE
Número do modelo:	TSJG-500

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	Negotiate
Detalhes da embalagem:	Caixa ondulada e película de plástico
Tempo de entrega:	60 dias úteis
Termos de pagamento:	T/T
Habilidade da fonte:	5 conjuntos por mês

Contato

Linha de produção de tubos de papel de tipo quatro cabeças lâmina circular Corte de tubos de papel 30m/min

descrição

Voltagem:	220V ou 380V ou 415V	Cores:	Personalizado
Camadas de papel:	3 a 25 camadas	Diâmetro interno do tubo de papel:	50-500 mm
Velocidade de produção:	0-30 m/min	Quantidade de cabeças de embalagem:	cabeça 4
Destacar:	Linha de produção de tubos de papel de quatro cabeças , Linha de produção de tubos de papel 30 m/min , Cortador de tubos de papel de lâmina circular

Linha de produção de tubos de papel de quatro cabeças

Modelo: TSJG-500

Características:

Utilizados para a fabricação de tubos de papel com diâmetro interno de 50-500 mm e espessura de 2-15 mm;
De acordo com diferentes tubos de papel, a velocidade de produção pode ser de 0 a 30 m/min;
O comprimento de corte do tubo de papel é controlado por um sensor, fácil de operar;
O motor principal é de 30 kW, fabricado em Xangai.
Estacionamento de papel de tipo cruzado, sistema pneumático de fornecimento de cola;
Papel de fundo com tanque de colagem e tanque de lubrificação;
O motor da mesa de corte é um motor de redução de velocidade de tipo engrenagem, marca é Oute, fabricado em Xangai;
Tabela de corte de comando pneumático para cima/para baixo;
A velocidade de elevação/abaixamento do cortador é controlada por válvula de ar;
Tabela de corte movendo-se no eixo linear, movendo-se de forma estável;
Controlo do conversor de frequência do motor principal;
Controle por PLC e controlo através de ecrã táctil;
A marca PLC é a Delta, outros produtos da marca Chint são de uso elétrico, as peças pneumáticas são de marca Tianao;

Especificações:

TSJG-500 linha de produção de tubos de papel de quatro cabeças
Diâmetro interno do tubo de papel	50 a 500 mm
Espessura do tubo de papel	2-15 mm
Capa de papel	3 a 25 camadas
Gramação do papel interior	420-600 gm
Gramação do papel de superfície	420-600 gm
Velocidade de produção	0-30 m/min Usar papel 360-510gm, diâmetro interno 76, espessura 3-8 mm, 4 a 13 camadas de papel, velocidade pode chegar a 30 m/min
Potência do motor principal	30 kW
Força motora da lâmina de corte	0.75KW
Potência total	30.75KW, 380V, 50Hz, 3 fases, 81A 33.75KW, 220V, 50Hz, 3 fases, 140A 33.75KW, 440V, 50Hz, 3 fases, 70A
Cortador	Lâmina circular
Precisão de corte	± 3 mm
Comprimento mínimo de corte	800 mm
Método de controlo do comprimento	Controle de sensores
Quantidade de cabeças de embalagem	4 cabeças
Unidade de cola	Tipo de colagem multicamadas
Fixação de bobinas de papel	Tipo cruzado
Operador	2-3 pessoas
Dimensão da cabeça	Ø294 mm, altura 360/720 mm
Distância entre as duas cabeças	1150-1800 mm
Dimensão	23000x10000x2100 mm
Peso	5800 kg
Necessidade de ar do compressor	0.8 MPa/1,2 m3 (fornecido pelo cliente)

Sistema de transmissão:

Potência do motor principal	30 kW
Velocidade do motor	1400 rpm
Velocidade máxima de rotação da cabeça	62 rpm
Torque de saída da cabeça	8500N.M.
Modelo de redutor de velocidade	WPO155
Modelo da cadeia de transmissão	12A x 2
Motor de cabeça	4 cabeças motrizes
Motor de accionamento do cortador	0.75KW
Rolamentos	Rolamentos universais

Sistema de controlo:

Conversor de frequência	Uma marca Rui Ji.
Principais produtos elétricos	Marca Chint
Sensor	Marca Hu Gong
Produto pneumático	Tian Ao marca
Controle síncrono	Controle pneumático
Método de controlo do comprimento de corte	Interruptor de proximidade
PLC	Delta
Ecrã táctil	Marca Kun Lun Tong Tai

Escolha da largura da correia regular:

Diâmetro interno do tubo de papel 45-65 mm	Largura do cinto80 mm
Diâmetro interno do tubo de papel 66-100 mm	Largura do cinto 100 mm
Diâmetro interno do tubo de papel de 101 a 120 mm	Largura do cinto 110 mm
Diâmetro interno do tubo de papel de 121-300 mm	Largura do cinto 120 mm
Diâmetro interno do tubo de papel 301-500 mm	Largura da correia 150 mm

Configuração:

Estacionamento de recolha de tubos de papel	Automático
Regulação do cinto	Controle manual
Ângulo do suporte de papel	Controle automático
Fornecimento de cola	Alimentação pneumática
Lubrificação de papel de fundo	Automático
Controle de tensão	Controle manual
Tipo de suportes de papel	Tipo cruzado
Cinturão de enrolamento da cabeça	Cinturão de lona

Fotos da linha de produção de tubos de papel:

Linha de produção de tubos de papel de tipo quatro cabeças lâmina circular Corte de tubos de papel 30m/min 0

Linha de produção de tubos de papel de tipo quatro cabeças lâmina circular Corte de tubos de papel 30m/min 1

Linha de produção de tubos de papel de tipo quatro cabeças lâmina circular Corte de tubos de papel 30m/min 2

Linha de produção de tubos de papel de tipo quatro cabeças lâmina circular Corte de tubos de papel 30m/min 3
