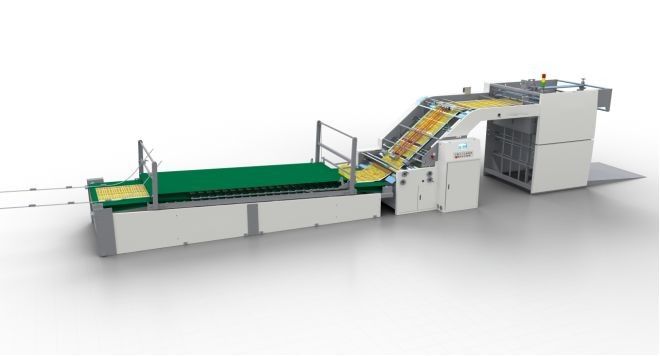

18.5KW Máquina de Laminador de Lito de Alta Velocidade Servo Sincronizado SDX-1200

Laminador de lito de alta velocidade

(Synchronous Servo-driven)

Características principais:

• Laminagem computadorizada de alta velocidade com uma velocidade máxima de 12000 folhas por hora (Longo de papel: 600 mm)
• O alimentador litógeno de ponta garante um funcionamento estável a alta velocidade e sem ajustes extras para diferentes trabalhos.
• Base de alimentação: A mesa de empilhamento baixa do tipo E garante a alimentação direta de papel por carrinho de paletes.
• Sistema de colagem: rolos de colagem de alta precisão, rolha lateral de colagem, controlador automático de nível de colagem sem transbordamento a alta velocidade e sistema de recirculação de colagem.
• Sistema de alinhamento de compensação:vários sensores detectam a posição relativa do papel inferior enquanto os servomotores garantem a compensação dependente da entrega de papel superior para garantir o alinhamento preciso de duas folhas.
• Sistema de controlo eléctrico: Interface homem-máquina com controlo PLC, indicador de luz de aviso, detecção automática das condições de produção, irregularidades e registo de trabalho.

Especificações:

** As especificações estão sujeitas a alterações sem aviso prévio

• Se a qualidade do papel e o corte forem bons e suficientemente precisos, e a uma velocidade de 9000 folhas/hora, o laminador pode atingir uma tolerância de 1,0 mm ou menos.
• O rolo de colagem de aço inoxidável pode garantir um consumo de cola que varia normalmente de 25 a 30 gm, dependendo das competências do operador e dos tipos de papel ondulado.

Alimentação traseira sem eixo, com comando servo:

• Com controle servo Yaskawa, sem ajuste adicional para diferentes tamanhos de folhas, o peso do papel varia de 120 gsm a 600 gsm, fácil de operar.
• A alimentação e a entrega de papel sobrepostos exclusivos garantem que o papel de baixo gsm funcione sem problemas;
• Dispositivo de pré-carregamento por trilho equipado de série.

Seção de alimentação da folha inferior:

• Equipado com dois servomotores Yaskawa, um é para o tempo preciso de alimentação de papel, outro é para controlar a sucção de ar intermitente para uma melhor alimentação de papel de tamanho maior.
• O grande soprador de ar e os suportes de cinto separados garantem uma alimentação suave de 2ply, 3ply, 4ply, 5ply e cartão, sem vibração do suporte de cinto.

Conjunto de servomotores para assegurar uma sucção precisa e reforçada:

Secção de colagem:

• O mecanismo de rolos de aço inoxidável de revestimento de alta precisão garante a aplicação uniforme da cola.
• Mecanismo especial garante o papel de descolagem do rolo de colagem, fácil de limpar, desmontar e ajustar
• Três sensores para controlar automaticamente o volume da cola.
• O tampão lateral da cola garante que não haja transbordamento a altas velocidades e que a cola possa circular novamente a altas velocidades.

Seção de registo:

• Múltiplos sensores para monitorar a posição de alimentação das folhas inferiores, os dois servomotores superiores (marca japonesa Yaskawa) ajustam as folhas superiores de forma síncrona para fazer um registro preciso durante a laminação.

Sistema de transmissão:

• Transmissão multipotência distribuída uniformemente por combinação de engrenagens e cintos, livre de manutenção, baixo ruído, alta eficiência
• As engrenagens principais para rolos de colagem são fabricadas pela empresa de Taiwan.

Transportador de pressão:

• As folhas laminadas recolhidas por transportador de imprensa como padrão para uma ligação perfeita.
• A velocidade do transportador é ajustável por um motor de acordo com a velocidade da máquina.

Ecrã táctil:

• Interface homem-máquina (Proface) com comando PLC touch-screen, indicador de luz de aviso, monitorização automática da condição de produção, irregularidades e registo de trabalho.

Painel de controlo:
