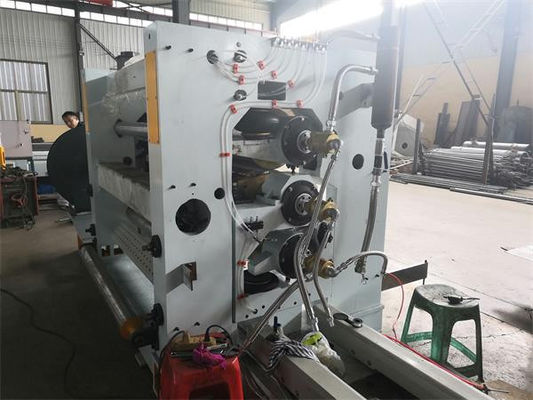

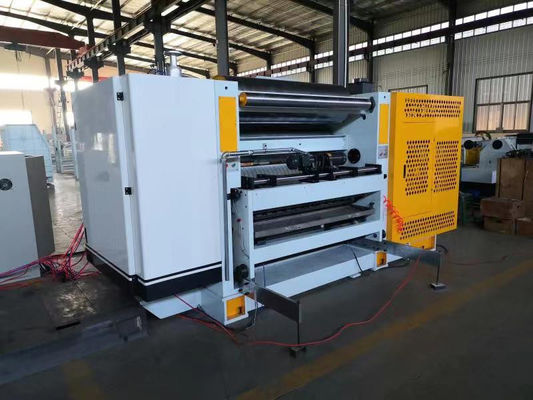

Tipo de cassete industrial de faceta única para linha de papel ondulado SF-280D-1600

Tipo de cassete

Modelo: SF-280D-1600

Características:

• Velocidade de projeto: 100 m/min
• Largura: 1600 mm
• Rolante principal de flauta: ¢ 280mm (de acordo com a ondulação diferem), rolante de pressão ¢ 320mm, rolante de pré-aquecimento ¢ 400mm.
• Design de pressão negativa, baixa perda de calor, a folha do núcleo pode ser uniformemente pressionada e fixada à superfície dos rolos de ondulação, a forma ondulada melhor, porque a pressão uniforme,melhor revestimento em ondulado, cola uniformemente revestida, de modo que o ondulado lateral se encaixa melhor na situação.

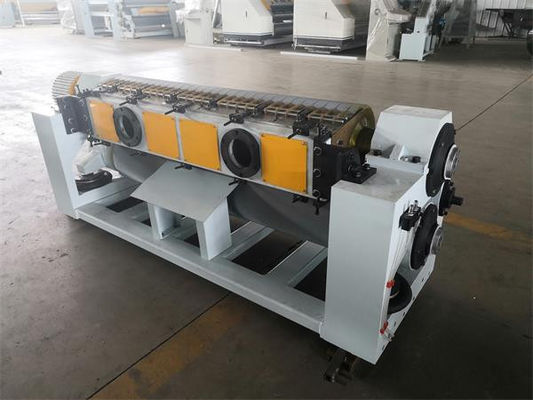

• Mudança rápida de rolos, 10 minutos, a fim de substituir o reboque do carrinho contendo ondulado, ondulado para todo o grupo de acionamento do motor, na máquina, a máquina é fixada na base,com apenas alguns botões de interruptor pode ser concluída de forma rápida e fácil substituição corrugado.
• A prova foi efectuada com aço de qualidade 48CRMO, tratamento térmico, tratamento de superfície após moagem de carburo de tungsténio, dureza superficial superior a HV1200.
• Sistema de controlo do rolo de ondulação e do rolo de pressão utilizando um balão (airbag de borracha) de elevada estabilidade, mas que tem também o efeito de controlar a pressão do gás tampão.
• O controlo do volume da cola com regulação elétrica, dispositivos de toque elétrico, sistemas de adesivos podem funcionar independentemente do hospedeiro para parar e evitar que a cola seque.
• O sistema de colagem móvel, além de fácil de limpar, o mais propício à manutenção, trabalhos de reparo.
• Sistema de controlo de operação simples, interface de ecrã táctil, com desenhos coloridos que mostram o estado de funcionamento, a selecção de funções, a indicação de falhas, a exclusão e as definições dos parâmetros, etc.Pode mostrar esta máquina totalmente funcional, fácil de operar, fácil de usar.
• Com sistema de pulverização pré-condicionado, regulação de temperatura e umidade, papel de base.
• Os rolamentos de rolos corrugados e de pressão são usados em graxa de alta temperatura para garantir a vida útil do rolamento e a operação suave.

Parâmetros técnicos:

• Largura de trabalho: 1600 mm
• Lado de operação: esquerda ou direita (depende da fábrica do cliente)
• Velocidade de projeto: 100 m/min
• Controle de temperatura: 160 ∼ 200°C
• Pressão de ar comprimido: 0,4-0,9Mpa
• Pressão de vapor: 0,8 ∼1,3 MPa
• Tipo ondulado (UV ou UVV)

Diâmetro do rolo:

• Rolante principal de rolos corrugados: ¢ 280 mm
• Rolo de pressão: ¢ 320 mm Rolo de colagem: ¢ 215 mm
• Rolo de pasta: ¢ 124 mm Rolo de pré-aquecimento: ¢ 400 mm

Parâmetro do motor:

• Motor de frequência principal: 18,5 kW Voltagem nominal: 380V 50Hz Padrão de funcionamento contínuo (S1)
• Motor de sucção: 11KW Voltagem nominal: 380V 50Hz Padrão de funcionamento contínuo (S1)
• Redutor de gel: 100W Voltagem nominal: 380V 50Hz Padrão de funcionamento curto (S2)
• Motor de lacuna de gel: 250W Voltagem nominal: 380V 50Hz Padrão de funcionamento curto (S2)
• Motor de bomba de cola: 2,2 kW Voltagem nominal: 380V 50Hz Padrão de funcionamento contínuo (S1)
