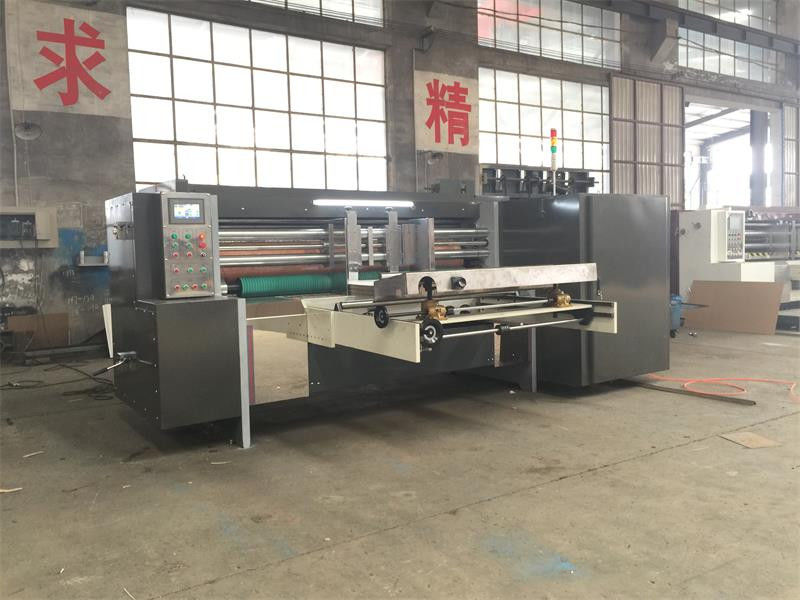

Espessura 50 mm Cortador automático rotativo de papelão

Máquina automática rotativa de corte a base de matrizes

Modelo: ZM-1400x2400

Características:

• Feeder de borda de chumbo de tipo de roda com aspiração a vácuo
• Um par de rolos de alimentação
• Motorizado para controlo de guias laterais
• Motor principal adota motor de frequência variável
• Use tela sensível ao toque e PLC para controlar a máquina
• Ajuste do registo motorizado
• Ajuste manual do comando lateral do rolo da matriz, intervalo ±4 mm
• Ajuste manual do comando do pincel de rolagem Anvil, alcance 2-8mm
• Ajuste manual do comando de pinça do rolo de tração, alcance 2-8 mm
• O botão de parada de emergência está instalado
• Espessura do painel é de 50 mm
• Dispositivo de compensação de velocidade pode manter a precisão de corte da matriz independentemente de alterações no diâmetro da bigorna
• Dispositivo de barbear é equipado para repetição de reparo de borracha bigorna


Especificações:



☆ Unidade de alimentação

Método de alimentação
Alimentação de borda de chumbo de quatro eixos de roda;
Sistema de alimentação mecânica, visualização da velocidade de alimentação no ecrã táctil;
Para diferentes níveis de curvatura da placa, use uma força de vácuo diferente, economizar energia;

L Ajuste de paragem da folha
Ajuste elétrico do travão esquerdo e direito;
O travão traseiro é deslocado e o levantamento ajustado manualmente;
Paragem frontal regulada manualmente, distância de regulação do visor de discagem;

L Rolo de alimentação
O rolo superior é um rolo de borracha, fornece pressão leve e alta força de atrito à folha ondulada, pode evitar que a superfície da folha seja danificada;
O rolo de alimentação de borracha é feito com ensaio de balanço dinâmico;
1 Painel de controlo
O botão de parada de emergência está instalado;
Painel de controlo com botões para: arranque/paragem do motor principal, aceleração/desaceleração, aumento/desaceleração da força de vácuo, alimentação sem alimentação, contador automático;


Partes de corte por matrizes


• Espessura do corpo da máquina
  Espessura do corpo: 50 mm

• cilindro de bigorna
  Material: tubo de aço sem costura
  Diâmetro exterior: 434,2 mm
  Espessura:25 mm
  A superfície é revestida de cromo duro e é efectuado um ensaio de equilíbrio dinâmico e um ensaio de equilíbrio estático;
  Estrutura mecânica de hélice móvel para fazer cilindro de bigorna pode fazer excursão lateral com alcance de 40 mm;

• Função de compensação diferencial de velocidade
  A função de compensação do diferencial de velocidade pode manter a velocidade linear da superfície do cilindro de bigorna sempre como cilindro de corte a óleo.Ele faz a velocidade linear da superfície do cilindro de bigorna controlada pelo cilindro de corte de die, para que possa garantir alta precisão de corte.

• Cobertura da bigorna
  Espessura: 9,4 mm
  Largura de cada peça: 250 mm
  Diâmetro interno: 434,2 mm
  Marca: Maxdura CDG

• Dispositivo de reparação da tampa da bigorna
  A lâmina de reparação é instalada para cortar a parte desgastada da tampa da bigorna, de modo a aumentar o tempo de funcionamento da tampa da bigorna;
  O cliente pode selecionar a lâmina a trabalhar após os tempos fixos de corte da matriz;

• Círculo de corte por matrizes
  Material: tubo de aço sem costura
  Diâmetro exterior: 410 mm
  Espessura: 30 mm
  Diâmetro dos furos de moagem: 10 mm, utilizar parafuso de tamanho M10
  Distância do centro dos furos: 100 mm na direção horizontal
  Furtos distribuídos no círculo: 18 furos com distribuição uniforme no círculo
  A superfície é revestida de cromo duro e é efectuado um ensaio de equilíbrio dinâmico e um ensaio de equilíbrio estático;

• Regulamento relativo ao registo das garrafas de corte por matrizes
  Redutor da caixa de engrenagens para bloquear a posição de registo;
  É utilizado um sistema de engrenagem planetária;

• Dispositivo de elevação pneumático
  Quando não é necessário cortar, o cilindro de corte pode levantar o cilindro da tampa da bigorna, acionado por um cilindro pneumático.Isto pode poupar consumo de energia e proteger a cobertura da bigorna e prolongar o seu tempo de trabalho;

• Painel de controlo
  Unidades botão de comando aberto/fechado
  Botão de bloqueio pneumático das unidades
  Botão de controlo de registo de corte a moagem
  O botão de parada de emergência está instalado;
