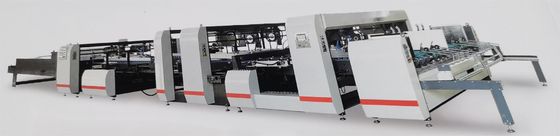

Máquina de colagem de folhas corrugadas automáticas de dupla emenda 0 - 120m/min JH2800F-P

Máquina de colagem de caixa de dupla junção totalmente automática

Modelo: JH-2800F-P

1Características:

Design de estrutura modular que é fácil de ajustar A atualização da função da máquina está disponível com base no pedido do cliente.

Projeto humanizado de instalação de acessórios, simples e fácil de operar.

A tração da máquina é controlada por um motor independente.

Toda a máquina pode ser ajustada por uma chave hexagonal.

Dispositivo especial de correcção de folhas garante a precisão da alimentação das folhas.

Trombone ((pressing) unit equipado com dispositivo de correcção e alinhamento,que melhora o efeito de colagem.

Cintos reforçados e alargados que são adequados para caixas de cartão ondulado.

A unidade de recolha adota um sistema de pressão do cilindro, que ajuda a ajustar a pressão e garante o efeito de colagem do produto.

Placa de guia da máquina equipada com um sistema de movimento elétrico fácil de ajustar.

Painel de controlo com ecrã táctil.

A placa superior e inferior adota um sistema de orientação linear, que garante a precisão mecânica do movimento.

O controle remoto torna a operação da máquina mais conveniente.

2.Especificações:

3Parâmetros técnicos da fabricação de caixas:

Tipo básico	Modelo	JH-2800F-P
	Parâmetro	Max.	Min.
	A		100
	B	1000	240
	C	60	30
	D	1100
	E	1000	420
	F	2740
	G		520
	H		520

4Detalhes de cada secção:

(1) FEEDER

·Duplo sistema de alimentação de papel servosíncrono com fita de sucção a vácuo, garantindo uma alimentação de papel precisa e estável.

(2) COMPONENTE DE SPLICACIÃO

·Quatro conjuntos de sistemas de posicionamento do tampão de papel do cilindro, que garantem a elevada precisão da linha inferior da embalagem.Dois conjuntos de sistemas de posicionamento pneumáticos laterais no lado esquerdo e direito,assegurar a precisão na junção da embalagem. Empilhadeira dinâmica de alimentação de duas peças sob o controlo do PLC e da interface da máquina, garantindo a precisão do empilhamento.

(3) Unidade de dobragem

·Um par de servomotores no lado esquerdo e direito que simulam a dobragem dinâmica manual,com um servomotor de retroalimentação para evitar a travagem de linhas altas e baixas e de tesouras no processo de rebote do papel após a formação, de modo a reduzir em grande medida os produtos defeituosos.

(4) UNIDADE DE TROMBÃO (PRESSÃO)

·Cinturões de segurança, ajustáveis, superior e inferior, que funcionam em conjunto com o dispositivo de correcção e o dispositivo de detecção de bloqueio.

(5) UNIDADE DE TRANSPORTO

·Correção do posicionamento antes do transporte da unidade, ajuda a evitar uma colagem inadequada.
