Detalhes do produto:
|
| Voltagem: | 220V ou 380V ou 415V | Cores: | Personalizado |
|---|---|---|---|
| Tamanho máximo da folha: | 1450x900 mm | Tamanho mínimo da folha: | 420x180 mm |
| Papel aplicável: | cartão: 300g-800g, papel ondulado F, E, C, B, A, (escolha caixa pequena, pode fazer 240*120mm) | velocidade: | 0-200m/min |
| Destacar: | Máquina de revestimento e colagem de 200 M/min,Máquina de Folder e Gluer Automática |
||

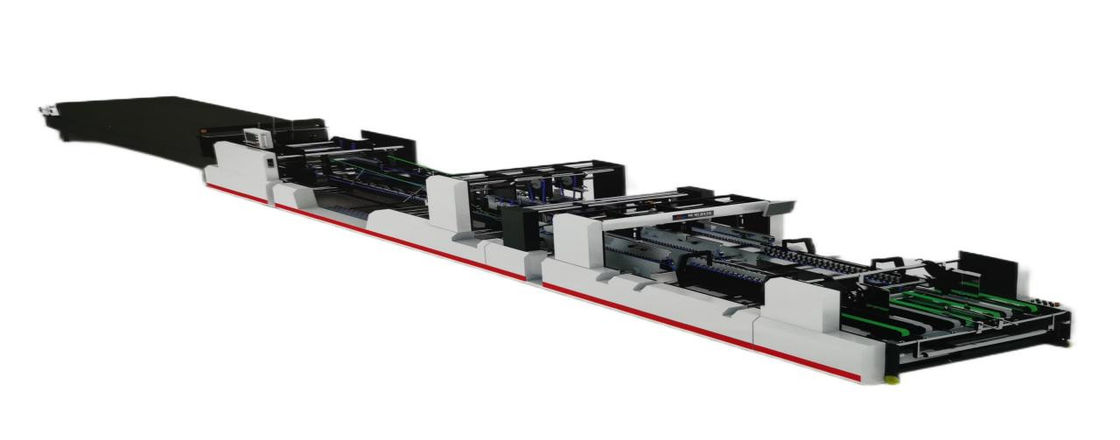

Gluer automático de folha de alta velocidade
Modelo: JH-1450AC
Características:
Especificações:
| Modelo | JH...1450 AC |
| Tamanho máximo da folha | 1450*900 mm |
| MIN. Tamanho da folha | 420*180 mm |
| Papel aplicável | cartão: 300g-800g, papel ondulado F, E, C, B, A, (escolha caixa pequena, pode fazer 240*120mm) |
| Velocidade | 0-200M/min |
| Dimensão da máquina | 17400*2050*1480 mm |
| TOAI POWER | 35 kW |
| Max.DISPLAÇÃO Aérea | 10,7 m3/min |
| Peso total | 9 000 kg |
Detalhes de cada secção:
(1) Unidade de alimentação
A alimentação da folha é accionada por um motor independente.A correia de sucção a vácuo assegura a precisão e estabilidade do transporte da folha.
(2) Unidade de correcção de folhas
A unidade de correcção automática garante a precisão de alimentação Acionadores de prensagem superiores ajustáveis adequados para diferentes folhas de espessura.
(3) Bloqueio inferior e sistema de 4/6 cantos
O sistema de 4/6 cantos, especialmente concebido, que é accionado por um sistema de controlo servo de alta precisão, realiza funções especiais de dobragem, tais como fundo, bloqueio da frente e 4/6 cantos,que pode satisfazer as funções de várias capas e caixas de 4/ 6.
(4) Unidade de dobragem
O módulo de dobragem alongado exclusivo permite que o cartão seja esticado em forma. A velocidade das cintas transportadoras esquerda e direita pode ser regulada separadamente,que assegura um transporte direto através da correcção da caixa.
(5) Trombone (pressão)
Cintos de segurança de fixação, com dispositivo de correcção e dispositivo de detecção de avarias.
(6)Unidade de transporte
A correcção do posicionamento antes da unidade de transporte, ajuda a evitar uma colagem inadequada.
Parâmetros técnicos da fabricação de caixas:
|
Tipo básico |
Modelo | JH-1450AC | |
| Parâmetro | Max. | Min. | |
|
1- Caixa de linha recta.
|
A | 1400 | 420 |
| B | 900 | 150 | |
| C | 185 | ||
| D | 50 | ||
|
2- Caixa de baixo com fechadura.
|
A | 1400 | 420 |
| B | 185 | ||
| C | 540 | 100 | |
| D | 200 | 35 | |
| E | 50 | ||
|
3- Quatro esquinas.
|
A | 1200 | 260 |
| B | 1140 | 200 | |
| C | 200 | 30 | |
| D | 1000 | ||
| E | 100 | ||
|
4- Quadro de seis cantos.
|
A | 1200 | |
| B | 800 | ||
| C | 100 | ||
| D | 500 | ||
| E | 200 | 35 | |
| 5Caixa sem tampa | A | 1380 | 420 |
| B | 900 | 180 | |
| C | 185 | ||
| D | 50 | ||
