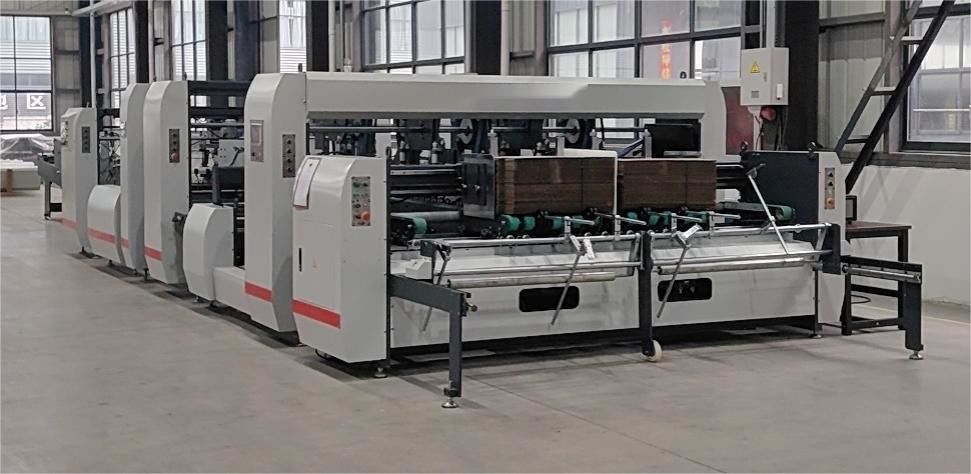

JH-3200F-P Máquina de colagem automática de caixa de duplo embraiagem Velocidade 0 - 120M/min

Máquina de colagem de caixa de dupla junção totalmente automática

Modelo: JH-3200F-P

Características:

• Design de estrutura modular que é fácil de ajustar A atualização da função da máquina está disponível com base no pedido do cliente.
• Projeto humanizado de instalação de acessórios, simples e fácil de operar.
• A tração da máquina é controlada por um motor independente.
• Toda a máquina pode ser ajustada por uma chave hexagonal.
• Dispositivo especial de correcção de folhas garante a precisão da alimentação das folhas.
• Trombone ((pressing) unit equipado com dispositivo de correcção e alinhamento,que melhora o efeito de colagem.
• Cintos reforçados e alargados que são adequados para caixas de cartão ondulado.
• A unidade de recolha adota um sistema de pressão do cilindro, que ajuda a ajustar a pressão e garante o efeito de colagem do produto.
• Placa de guia da máquina equipada com um sistema de movimento elétrico fácil de ajustar.
• Painel de controlo com ecrã táctil.
• A placa superior e inferior adota um sistema de orientação linear, que garante a precisão mecânica do movimento.
• O controle remoto torna a operação da máquina mais conveniente.

Especificações:

Parâmetros técnicos da fabricação de caixas:

Tipo básico	Modelo	JH-3200F-P
	Parâmetro	Max.	Min.
	A		100
	B	1200	240
	C	60	30
	D	1100
	E	1000	420
	F	3140
	G		520
	H		520

Detalhes de cada secção:

(1) FEEDER

Sistema de alimentação de papel duplo servo-sincrono com fita de sucção a vácuo, garantindo a alimentação de papel precisa e estável.

(2) COMPONENTE DE SPLICACIÃO

Quatro conjuntos de sistemas de posicionamento do tampão de papel cilíndrico, garantindo a alta precisão da linha inferior da embalagem.assegurar a precisão na junção da embalagem. Empilhadeira dinâmica de alimentação de duas peças sob o controlo do PLC e da interface da máquina, garantindo a precisão do empilhamento.

(3) Unidade de dobragem

Um par de servomotores no lado esquerdo e direito que simulam a dobragem dinâmica manual,com um servomotor de retroalimentação para evitar a travagem de linhas altas e baixas e de tesouras no processo de rebote do papel após a formação, de modo a reduzir em grande medida os produtos defeituosos.

(4) UNIDADE DE TROMBÃO (PRESSÃO)

Cinturão de segurança com fixação para a parte superior e inferior, funciona em conjunto com o dispositivo de correção e o dispositivo de detecção de bloqueio.

(5) UNIDADE DE TRANSPORTO

Correção do posicionamento antes da unidade de transporte, ajuda a evitar a colagem inadequada.
