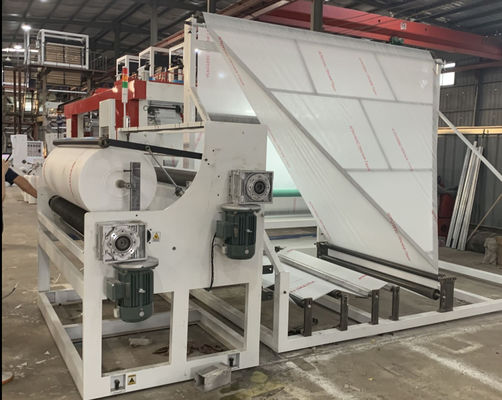

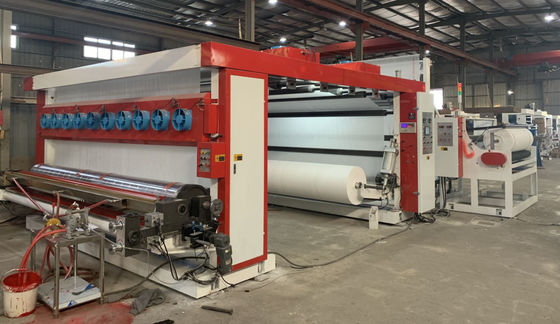

Máquina de impressão flexográfica automática de 2 cores de grande porte 100 - 150 m/min YTH-3300

Máquina de impressão flexográfica de grande porte

Modelo:YTH-3300

Características:

1. O material da placa de impressão é uma placa macia de resina fotossensível. Adequado para impressão em PE, PP, papel de vidro, papel kraft, papel alimentar, tecido não tecido, etc....

2. O contador do medidor está equipado;

3. Quando se imprime o elevador de matriz, o rolo de anilox funciona automaticamente;

4. O sistema de secagem será cortado quando a máquina parar;

5Registo eléctrico regulado por motor;

6O assento de rolos e a prateleira de material estão equipados com função de jogging e botão de parada para facilitar o controlo da máquina ao bloquear as placas.

Especificações:

Detalhes de cada parte

1A parte de desligar.

1) Um regulador automático de tensão, incluindo um travão de pó magnético de 40 kg e um motor de inversor vectorial de 7,5 kW

2) Parar automaticamente quando desconectado; quando a máquina parar, manter a tensão para evitar soltar o material ou as linhas.

3) eixo de expansão de ar de 3 ̊, 2 pcs

4) Correção ultrasônica: uma peça, tem função de retorno manual/automático/central, que pode ajustar o movimento invertido à esquerda e à direita.

5) Diâmetro do núcleo da bobina do material: 76 mm

2Sistema de impressão

1) Perímetro do cilindro de impressão: 200-1000 mm

2) Material de impressão: chapa de resina ou chapa de borracha

3) Transmissão: A estação de impressão é accionada pelo condutor central de rolos com uma grande engrenagem.

4) Um rolo de malha cerâmica, 200-800LPI, marca Shanghai Yuncheng

5) Um sistema de lâmina médica de câmara de tinta fechada, que utiliza tecnologia TELFON

6) Uma bomba de diafragma bidireccional, funcionamento do ciclo de tinta e fornecimento

7) Método de ajuste: conjunto longitudinal e conjunto horizontal elétricos. (Imprimir automaticamente após o ajuste. Quando a máquina é iniciada, não é necessária outra cor.

8) Sistema de empurrão de rolos de impressão: controlo pneumático

3Sistema de secagem

1) A máquina está equipada com um soprador e aquecedor; o aquecedor utiliza o sistema central de controlo de temperatura

2) Todo o ar térmico entre a unidade de impressão é fornecido por uma unidade de aquecimento.

3) Após a instalação da unidade de secagem na máquina de impressão, na parte superior da máquina: estender até 4 metros de comprimento.

4) Seque o dispositivo entre cada cor e, em seguida, secar um dispositivo após a impressão ser concluída

4. Corpo e estrutura da máquina

1) A estrutura é feita de ferro fundido de liga de baixa tensão e alta resistência. É fundido através do processo de areia de resina e é tratado com vibração.

2) Estrutura global do rolo de guia.

3) Módulo de montagem em projecto.

4) Rolante de guia φ90 mm (tratamento de oxidação por ânodo de superfície)

5Pontos especiais

1) Engrenagem de rolamento central

2)Substituição estática e Controle automático da tensão

3)Sistema de lâmina médica de câmara fechada
