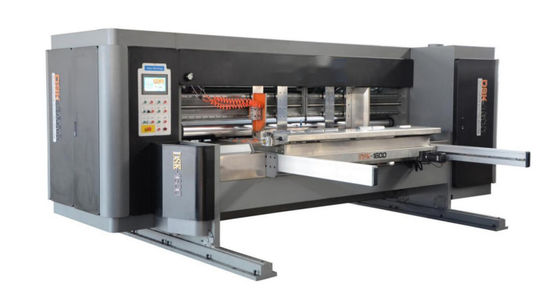

Máquina de tração corrugada de alta velocidade DSK1600

Máquina de travas de alta velocidade com servo completo

Modelo:DSK1600

Introdução:

• DSK1600 máquina de formação de caixas de alta velocidade é um modelo correspondente especialmente desenvolvido pela nossa empresa de acordo com a velocidade de trabalho e características de uso de impressoras digitais de alta velocidade.Toda a máquina adota controle servo completo, e a linha de prensagem adota duas pré-prensagem e uma formação.e fazer uma boa preparação para a posterior colagem de pregos em uma caixa. O slot adota uma faca de força superior para abrir e cortar os cantos de baixo para cima. Sob a premissa de garantir que o papel de superfície de papelão não se quebre O efeito do cartão cortado por pressão.
• A secção de alimentação de papel de borda dianteira de servo completo está equipada com cinco conjuntos de eixos de alimentação de papel.Após a largura do papelão é entrada, as cinco fileiras de eixos de alimentação de papel agem juntas para alimentar completamente todo o papelão na abertura.assegurar a resistência física da embalagem após a formaçãoO medidor lateral e o carro de apoio de papel traseiro são todos controlados por servo basta inserir o comprimento e largura do cartão, eles estarão todos no lugar automaticamente, um é preciso simpoupar tempo e esforço e reduzir o desperdício.
• A parte de fenda também é totalmente controlada por servo. Você só precisa inserir o comprimento, largura e altura da caixa quando estiver trabalhando.A faca de espreguiçadeira e a roda de enxaguante mudam do tamanho maior para o menor da embalagemReduz o desperdício de trabalho e é a máquina mais avançada e razoável do mercado.

Especificações:

Estrutura e princípio principais da máquina de descolagem de alta velocidade DSK1600 a servo completo:

• DSK1600 Full-servo máquina de alta velocidade slotting é um produto nascido com a tendência, também conhecido como o rei das ordens dispersas.Com base no constrangimento de muitas encomendas dispersas atualmente enfrentadas pelas fábricas de cartão, a nossa empresa desenvolveu uma máquina full-servo de alta velocidade em tempo. máquina, a velocidade de toda a máquina é de 160 peças / min, e o tempo para alterar ordens é inferior a 30 segundos / ordem.O controlo servo completo é preciso até milímetros, o que pode alcançar a maior taxa de embalagem genuína e completá-la num instante.É bem recebido por todas as caixas de cartão.A nossa empresa tem uma equipa profissional para aprofundar o produto, continuar a melhorar no processo de produção,e satisfazer as expectativas da maioria dos utilizadores das fábricas de cartãoPara o desenvolvimento e progresso da indústria, faremos esforços incansáveis para retribuir os antigos e novos usuários.

1Servo alimentador de borda dianteira:

A secção de alimentação da borda dianteira é composta por (1) painel principal de alimentação da borda dianteira e (2) vigas da secção de alimentação da borda dianteira para formar um quadro estável,e, em seguida, o conjunto da seção de alimentação da borda dianteira é fixado em (2) seção de alimentação da borda dianteira Acima da viga, forma-se um mecanismo de alimentação de papel razoavelmente forte.

Quando o capitão estiver a operar, primeiro meça o comprimento e a largura do cartão com uma fita métrica, e depois introduz-os no computador.(3) o motor de circulação do carrinho de papel e (4) o motor de circulação do parâmetro de travagem lateral devem ligar ao mesmo tempoEspecifique a posição, neste momento, você pode colocar diretamente o cartão na borda dianteira do fuligem e do porta-papel.De acordo com a espessura do cartão único, ajuste a alça (7) de regulação do calibre frontal.Ajustar (5) o interruptor transversal do carro de papel para determinar a altura do carro, e, em seguida, ajustar (6) os rolos do carrinho de papel de acordo com o tamanho do cartão, para controlar o número de folhas da parte inferior da pilha de cartão,para que o papel de alimentação não seja fácil de escorregar. Quando a condição de ligação for cumprida, assim que for enviado um comando, (8) o servo motor de accionamento da borda dianteira começa a alimentar o papel,e a borda dianteira é alimentar completamente o papelão na parte de abertura e de enxaguamento de acordo com a largura de entrada do papelãoO cartão ondulado não é danificado em todo o processo. Esta tecnologia foi desenvolvida independentemente pela nossa empresa há mais de dez anos.A empresa tem a capacidade independente de modificar e serviço pós-venda.

2Parte formadora em fenda:

A parte de formação com ranhuras é constituída por (1) a placa principal de parede com ranhuras através de (2) a viga principal da parte com ranhuras a fixar num quadro como corpo principal,(3) A cabeça de corte e a placa de parede de accionamento de linha de pressão são fixadas em guias lineares (2) a (4), (6) (7) (8) Os três conjuntos de rolos de pressão são também instalados (3) na cabeça do cortador e na placa da parede do accionamento de pressão da linha,(5) A cabeça do cortador de ranhuras é também passada através do bloco de deslizamento de cobre de grafite é fixado na (3) cabeça do cortador e na placa de parede do acionamento de pressão de linha, formando assim um corpo principal que pode mover-se para a esquerda e para a direita como um todo a qualquer momento.

(7) (8) Existem dois rolos de pré-prensagem. O papelão entra na fase inicial e passa através (7) (8) A pré-prensagem destrói o corrugado ao longo da linha.Os rolos de prensagem são todos feitos da borda externa do núcleo de ferro. , a superfície tem a forma de um grande arco circular, o que não só tem o efeito de corrugamento pré-presso, mas também não é fácil quebrar o papel no cartão.Corresponde a (11) (12) pré-pressão no eixo da linha, o eixo superior é um eixo óptico de aço, A superfície é revestida com cromo duro, que é lisa e lisa, de modo que o cartão pode completar com sucesso o pré-crimping.(6) Trata-se de uma roda de enxaguanteA forma final é feita para tornar o cartão formando padrão bonito. Correspondente à (6) forma de roda de enxaguante é o (13) forma de eixo de enxaguante.E não é fácil quebrar o papelão.. (6) (7) (8) As três rodas de prensagem estão ligadas por (10) a correia síncrona de ligação de três eixos da linha de prensagem,e as três fileiras de rodas funcionam sincronicamente quando a máquina é ligada. , para completar a função de prensagem da linha em conjunto.

(5) A cabeça do cortador de ranhuras é equipada com o corte superior de faca de força,para que o acabamento da superfície do cartão da máquina de descascar comum possa atingir o efeito de corte circular por matrizesO ajuste de altura é a estrutura do anel de engrenagem exterior,e o ajuste da altura da caixa é suave e suaveEm comparação com a estrutura do eixo de aço hexagonal do anel de engrenagem interno, a estrutura é mais durável e mais razoável, e o tamanho de altura da caixa ajustado não tem erro.O deslizador de grafite fixado na cabeça do cortador é lubrificação automática, não é necessário adicionar óleo lubrificante, em primeiro lugar, reduz a intensidade de trabalho do operador, e em segundo lugar, impede que o óleo lubrificante salte sobre a superfície do cartão.

(14) O eixo superior de ranhuras é concebido como uma estrutura combinada de uma almofada de força superior de núcleo de aço.longa vida útil e fácil substituiçãoCorresponde a (5) a faca de força superior na cabeça de corte. , de modo a que a ponta da faca da embalagem cortada seja lisa e lisa, sem borbulhas. O eixo está em estado normal de funcionamento.O eixo inteiro é pressionado para baixo e entra em contacto com o disco de corte (5). , Complete o ângulo de inserção e de corte. Ao ajustar e alterar a ordem, o (15) cilindro avançando no eixo superior de inserção automaticamente puxará o (14) eixo superior de inserção para trás,de modo que o eixo superior de deslizamento e a cabeça do cortador de deslizamento estejam separadosO eixo é também concebido com movimento automático radial e funções automáticas de compensação diferencial circunferencial,e a almofada de borracha superior na superfície também está equipada com uma faca de afiar automática- Reparação.
