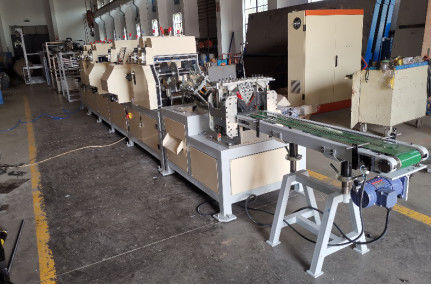

Linha de proteção de borda de papel multifuncional para fazer perfis L, U e placas planas

30m/min (Duração mínima de corte: 200 mm)

8m/min(Min.comprimento de corte: 50 mm)

Comprimento da placa de borda

Testado com uma placa de borda de 50x50x5 mm

30-100 mm (podem ser simétricos e assimétricos)

Tamanho mínimo 30 mm

Sob reserva das seguintes restrições:

1) Espessura da placa de borda não superior a 4 mm

2) velocidade de trabalho não superior a 20 m/min

Tamanho máximo: 100 mm

Sob reserva das seguintes restrições:

• Espessura da placa de borda não superior a 3 mm
• velocidade de trabalho não superior a 20 m/min

PODE SER SIMETRICO E ASIMETRICO

3-8 mm

Espessura mínima 3 mm

Sob reserva das seguintes restrições:

1) Tamanho da placa de borda não superior a 80 mm

2) velocidade de trabalho não superior a 20 m/min

Espessura máxima de 8 mm

Sob reserva das seguintes restrições:

1) Tamanho da placa de borda não superior a 70 mm

velocidade de trabalho não superior a 20 m/min

Max. velocidade de trabalho para fabricação de U

Placa de borda de perfil

Largura interna: 15 - 150 mm (15 mm, 20 mm, 30 mm...)

Altura: 20 - 100 mm

Velocidade máxima de funcionamento

para fabricação de placas planas

Teor 1: Kaolínio (AI203 · 2SiO2 · 2H2O)

Teor 2: Álcool polivinílico (PVA) (C2H4) n

A percentagem sólida é de 15% - 25%

Estandes de material composto

Papel de superfície separado.

Estacionamento de papel de rolos de camada interna

• 12 no suportes de bobinas de papel
• Diâmetro máximo da bobina de papel: 1500 mm
• Diâmetro do núcleo da bobina de papel: 3 ̊

Suporte para rolos de papel de camada superior

• Diâmetro máximo da bobina de papel: 1500 mm
• Diâmetro do núcleo da bobina de papel: 3 ̊

Unidade de colagem

• Para colagem de papel de 13 camadas, no máximo
• Capacidade do reservatório de cola: 100 L

Secção de pré-formação

• Ajuste manual da roda para diferentes tamanhos de protetor.

Secção de formação

• Profil V ou L, perfil U e placa plana 3 em 1 função combinada.
• Unidade de formação e prensagem multifunção alterada por elevação pneumática.
• 5 conjuntos de unidades de moldagem e prensagem controladas por cilindro de ar.
• Revestimento em cromo duro e moagem fina das rodas de formação.

Secção de corte

• Cortador especial para corte de L, U e de proteção de bordas de placas planas.
• Sistema de alarme automático de controlo e de exibição de códigos de erro.
• Controle de tela sensível ao toque para ajuste de comprimento e controlo de computador para ajuste de velocidade.
• Cortador hidráulico.
• Precisão de corte: 1000 ± 1 mm.
