Detalhes do produto:
|
| Voltagem: | 220V ou 380V ou 415V | Cores: | Personalizado |
|---|---|---|---|
| Velocidade: | Max. 70m/min. | Tamanho do protetor de borda L: | 30-110 mm (podem ser simétricos ou assimétricos) |
| L espessura do protetor de borda: | 2.5-10mm | Controle: | Automático |
| Tipo: | L perfil | Tipo de produto: | Máquina de fabricação de tabuleiros |
| Destacar: | Máquina automática de proteção de canto de papel |
||
Linha de proteção de borda de papel de alta velocidade
(Modelo: ZHJ-120G, para fabricação de protetores de borda de perfil L apenas)
Características:
Especificações1:
| Modelo | ZHJ-120G | |||
| Velocidade | Max. 70 m/min | |||
|
Comprimento da placa de borda Testado com uma placa de borda de 50x50x5 mm |
Velocidade | Duração mínima | Duração máxima | Grau de ângulo |
| 70 m/min | 2000 mm | Número limite | 120°-130° | |
| 60 m/min | 1500 mm | Número limite | 95° a 110° | |
| 50 m/min | 1000 mm | Número limite | 85°-95° | |
| 40 m/min | 1000 mm | Número limite | 85°-90° | |
| 30 m/min | 800 mm | Número limite | 85° | |
| Tamanho do protetor de borda L |
30-110 mm (podem ser simétricos e assimétricos)
Tamanho mínimo 30 mm Sob reserva das seguintes restrições: 1) Espessura da placa de borda não superior a 4 mm 2) velocidade de trabalho não superior a 30 m/min
Tamanho máximo 110 mm Sob reserva das seguintes restrições:
PODE SER SIMETRICO E ASIMETRICO |
|||
| L espessura do protetor de borda |
2.5-10 mm
Espessura mínima de 2,5 mm Sob reserva das seguintes restrições: 1) Tamanho da placa de borda não superior a 110 mm 2) velocidade de trabalho não superior a 30 m/min
Espessura máxima 10 mm Sob reserva das seguintes restrições: 1) Tamanho da placa de borda não superior a 90 mm velocidade de trabalho não superior a 30 m/min |
|||
Specificação2:
| Modelo | ZHJ-120G |
| Gramação do papel interior | 420-600 g/m2papel reciclado, a superfície do papel deve ser áspera |
| Gramação do papel de superfície | 175-250 gramas de kraft |
| Diâmetro do núcleo da bobina de papel | 3 mm (75 mm) |
| Camadas | 3 a 13 |
| Glue |
Conteúdo 1: Kaolina (AI)203· 2SiO2· 2H2O) Teor 2: Álcool polivinílico (PVA) (C)2H4) n A percentagem sólida é de 15% - 25% |
| Diâmetro da bobina de papel | 1500 mm no máximo |
| Dimensão da máquina | 32000x3500x2600 mm |
| Área de trabalho | 35000x4000x2600 mm |
| Temperatura de funcionamento | 0-50°C |
| Umidade de trabalho | ¢70% |
| Peso da máquina | 6500 kg |
| Potência total | 32 kW (incluindo 16 kW para aquecimento e 16 kW para roda de formação) |
| Necessidade de ar comprimido | 00,8 MPa/0,2 m3(o cliente fornece) |
OCondições
| Temperatura de funcionamento | 10°C a 50°C |
| Temperatura ambiente do local de instalação | 10°C a 50°C |
| Umidade relativa (%) | Não mais de 70% |
| Elvação | 100m |
| Sistema de controlo | PLC, servomotor, ecrã táctil (HIM) |
| Papelão |
Suportes de material composto com elevador para papel interno. Papel de superfície separado. |
| Método de carregamento de papel |
Carregar os rolos de papel interiores com elevador (equipado na máquina ZHJ-120G). Carregar papel de superfície com empilhadeira hidráulica manual. Não é necessário parar a máquina ao carregar rolos de papel. |
| Alimentação de papel elaminagem | Multicamadaslaminagem |
| Sistema de colagem | Pulsões de borracha |
| Aquecimento de cola | Aquecimento eléctrico com sistema de controlo de temperatura |
| Alimentação com cola | Alimentação automática com bomba de diafragma |
| Ajuste de pressão | Controle pneumático |
| Protector de aquecimento | Aquecimento elétrico |
| Método de corte | Cortador de estrutura de camas |
| Quantidade de cortador | 1 cortador |
| Duração mínima de corte | 80 cm |
| Precisão de corte | ± 1 mm |
| Stacker | Empilhamento automático |
| Operador | 2-3 trabalhadores |
| Requisitos do recipiente | Um contentor de 40" |

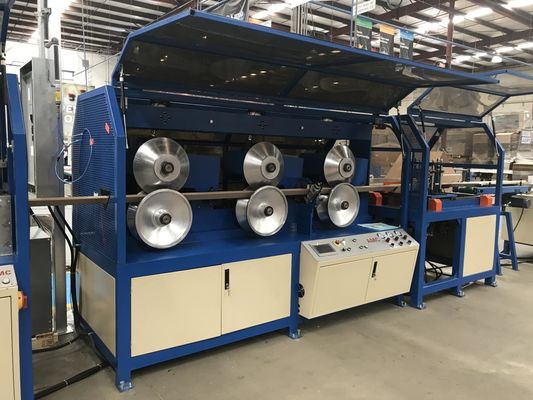

Detalhes da máquina ZHJ-120G:
Outras rubricas:
| Rolamento principal | Marca SKF |
| Partes elétricas | Marca Schneider |
| Parte pneumática | Marca AirTec |
Fotos:
