Folder Gluer + Flip Stacker + Palletizer Robô Colaborativo Portátil

A melhor solução de embalagem de fim de linha totalmente automatizada

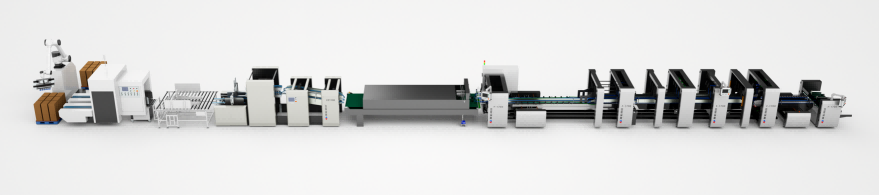

A linha de produção de embalagens de fim de linha totalmente automatizada do YOCO GROUP integra três sistemas de alta eficiência em um fluxo de trabalho inteligente e contínuo: uma coladora de pastas de alta velocidade, o empilhador flip FZ1100 e um robô paletizador portátil colaborativo.

Projetada especificamente para indústrias de embalagens de médio e grande porte, esta linha abrangente preenche a lacuna entre a dobra da caixa e a paletização final. Ela processa papelão e vários materiais corrugados (3 e 5 camadas, canais A, B, C, E, EB, AB) de folhas brutas em pacotes perfeitamente contados, cuidadosamente virados e empilhados com segurança, prontos para envio.

Ao combinar a sincronização mecânica precisa com a colaboração avançada entre homem e máquina, este sistema elimina o manuseio manual, reduz gargalos de mão de obra e otimiza o espaço da fábrica.

Nas modernas instalações de embalagem na Europa, nas Américas e no Sudeste Asiático, as embalagens tradicionais de fim de linha criam enormes gargalos operacionais. Esta linha integrada resolve diretamente estes desafios críticos da indústria:

• Custos de mão de obra e escassez crescentes: Encontrar operadores confiáveis ​​para tarefas pesadas e repetitivas de empilhamento e paletização é cada vez mais difícil e caro.
• Gargalos frequentes em altas velocidades: As coladoras de pastas de alta velocidade geralmente funcionam abaixo da capacidade porque os empacotadores humanos não conseguem acompanhar a produção.
• Contagem imprecisa e pacotes irregulares: A contagem manual leva a erros de envio, enquanto os pacotes de papelão ondulado não virados apresentam espessura irregular, tornando os paletes finais instáveis.
• Pegadas rígidas e enormes: As células robóticas industriais tradicionais exigem cercas de segurança permanentes e espaços enormes, que não cabem em layouts de fábrica apertados ou em evolução.

• Contagem de sensores de alta precisão: utiliza um suporte de inclinação da correia e sensores avançados de alta precisão para realizar uma contagem de caixas perfeita.
• Inversão independente de 180° controlada por servo: permite a rotação automática de 180 graus de feixes alternados. Isso compensa a inclinação natural da espessura das abas de papelão coladas, garantindo pilhas completamente planas, uniformes e estáveis.
• Design modular e adaptável: além dos módulos obrigatórios de inversão e empilhamento, os clientes podem combinar livremente componentes funcionais (contagem, inversão, empilhamento e desvio) para atender às demandas precisas do fluxo de trabalho.

• Mobilidade Plug-and-Play: Apresentando um design leve e altamente integrado, esta unidade portátil ocupa uma área compacta de apenas 6 metros quadrados (incluindo zonas de empilhamento duplo). Ele pode ser reimplantado em várias linhas de produção em 2 horas.
• Interface de programação zero: Apresentando um verdadeiro sistema de “inicialização com um clique”, os operadores podem configurar novos padrões de empilhamento visualizados por meio de uma tela sensível ao toque de 15 polegadas de fácil utilização em 5 minutos – sem necessidade de codificação.
• Adaptabilidade de ferramentas de extremidade dupla: pode ser personalizado com um efetor mecânico do tipo otário (vácuo) ou do tipo pinça para gerenciar perfeitamente caixas de diferentes tamanhos e configurações de camadas complexas.
• Segurança descomprometida e conformidade CE: Certificado de acordo com os padrões internacionais de segurança CE. Ele suporta colaboração avançada entre homem e máquina e pode ser equipado com cercas eletrônicas opcionais de proteção de radar a laser ou barreiras de proteção de grade.

A linha de produção é dimensionada de acordo com seus requisitos de largura máxima de folha. Seis modelos principais são projetados para atender à capacidade da sua planta:

Papel Aplicável (Seção de Colagem): Papelão 300g−800g e papel micro-canelado/canelado (F, E, C, B, A, EB, AB).

Especificação de parâmetro

• Papel aplicável: Ondulado B, C, E, AB (3 camadas e 5 camadas)
• Método de alimentação: Alimentação contínua automática
• Largura da caixa (após dobradura): 220-1000 mm
• Comprimento da caixa (após dobradura): 300-800 mm
• Velocidade da máquina: 80 metros/minuto
• Tipo e largura da correia: Polipropileno (PP) / 30mm−50mm
• Dimensões (C x L x A): 5920×1900×2000 mm
• Potência e peso: ≈18,5 kw / ≈4 toneladas

Capacidade de desempenho de parâmetros

• Máx. Capacidade de carga final: até 50 kg
• Máx. Velocidade de embalagem: 8-10 unidades/min
• Área total ocupada: 6 metros quadrados (incluindo empilhamento duplo de paletes)
• Tela de toque de controle HMI: display de E/S interativo de 15 polegadas

• Economia significativa de mão de obra: esta configuração automatizada de fim de linha substitui diretamente a carga de trabalho de até 4 trabalhadores manuais de embalagem, proporcionando ROI total em meses.
• Flexibilidade incomparável do tipo de caixa: Lida perfeitamente com caixas de vedação em linha reta, caixas com fundo de travamento (fundo em gancho), caixas de canto 4/6 e designs de caixas de dupla face.
• Projetado para regulamentações de segurança internacionais: Construído com componentes premium e em conformidade com a CE, tornando-o ideal para as estruturas regulatórias rígidas dos pisos de produção europeus e norte-americanos.
• Suporte ao desenvolvimento secundário: Alimentado por um sistema operacional central desenvolvido de forma independente, nosso robô colaborativo oferece suporte a modificações secundárias de software, permitindo que as equipes de TI e engenharia o personalizem para integrações locais de ERP/MES.

R: De jeito nenhum. O robô colaborativo apresenta um sistema operacional inteligente e visualizado. A configuração de um novo padrão de caixa ou caminho de pacote leva menos de 5 minutos na tela sensível ao toque de 15 polegadas, sem escrever uma única linha de código.

R: Porque as caixas de papelão ondulado e dobradas apresentam um desequilíbrio natural de altura no lado colado. Se você empilhá-los todos na mesma direção, a pilha irá inclinar-se e eventualmente cair. O módulo de inversão servo-acionado independente gira os pacotes 180 graus alternadamente, criando uma pilha perfeitamente equilibrada e estável.

R: É incrivelmente simples. Graças ao seu design leve e integrado e ao seu tamanho portátil, as equipes de engenharia podem realocar, configurar e depurar totalmente o paletizador em uma nova linha de produção em 2 horas.

R: Sim. O empilhador FZ1100 e a linha principal manuseiam confortavelmente cartões grossos (300g a 800g) e papelão ondulado pesado de 3 e 5 camadas em canais A, B, C, E e canais combinados como AB/EB. O braço do robô suporta uma capacidade de carga robusta de até 50 kg em seu atuador final.
