Linha de produção contínua de máquina de honeycomb de papel 65KW HZX-2000PC800

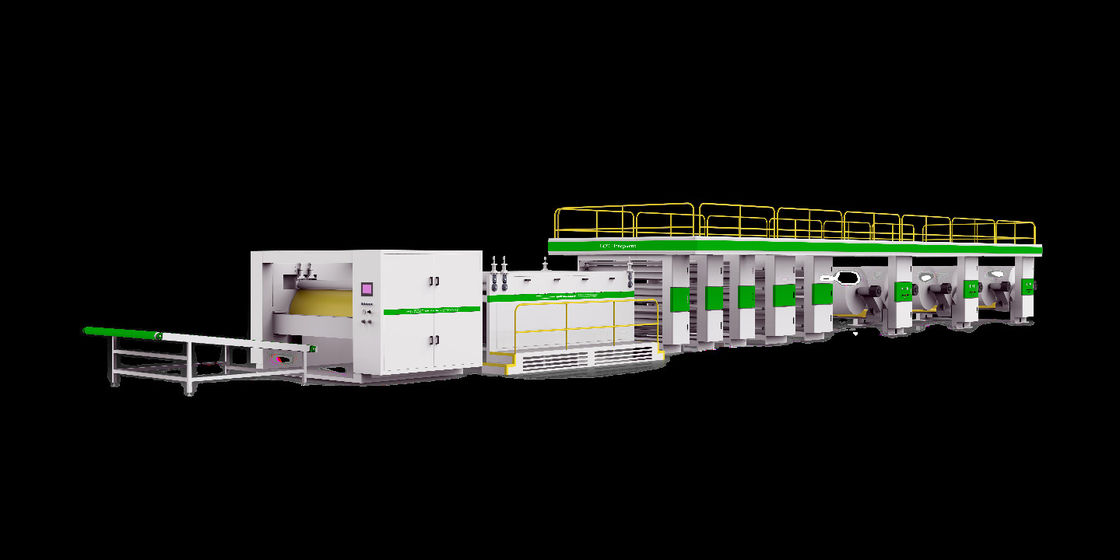

Linha de produção contínua de honeycombs de papel

Modelo: HZX-2000PC800

Características:

• É conveniente para os trabalhadores colocarem o rolo de papel através do suporte de papel hidráulico;
• O sistema de cola pode colar o papel central;
• A colagem pneumática do elevador de rolos torna a cola homogénea;
• Redução do comprimento do favo de mel após alongamento: para a célula 6, 80%; para as células 8 e 10, 78%; para a célula 12 e maiores, 75%;

Velocidade de trabalho: 0-800 cortes/min, a linha requer as seguintes máquinas:

Especificações:

Nota: A velocidade de trabalho depende da configuração da máquina, da qualidade do papel, da qualidade da cola, da experiência do operador, etc....

Detalhes de cada secção

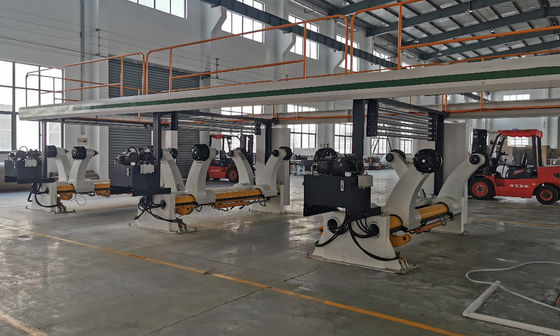

• Reboque de papel hidráulico
  Largura do rolo de papel-mãe: 2000 mm
  Diâmetro do rolo de papel-mãe: 1500 mm
  Peso máximo do papel-mãe: 2500 kg
  Diâmetro do núcleo: 76 mm (3 ′′)
  Regulação da tensão: controlada por travão pneumático
  Braço para cima/para baixo: Acionado por hidrocilindro

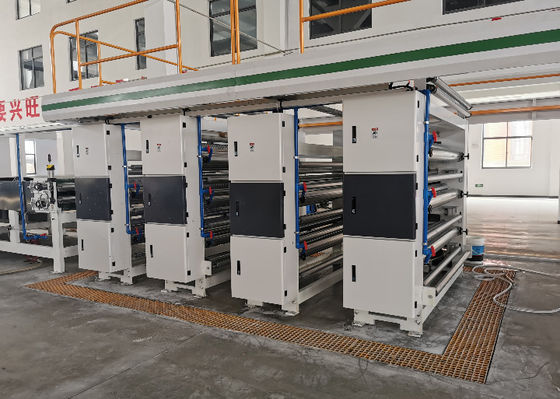

• Unidade de colagem A1, B1, A2, B2
  Método de colagem: colagem em rolos
  Controle do consumo de cola: controlo com bomba de parafuso
  Método de fornecimento de cola: cola fornecida por bomba pneumática
  Dois conjuntos de unidade de colagem de três camadas (A1 & A2) + dois conjuntos de unidade de colagem de camada dupla (B1 & B2) podem permitir ao cliente fazer QUATRO tipos de tamanhos de células sem mudar rolos de colagem

• Unidade de compressão de correia
  Use cinturão de borracha de nitril e trabalhe com rolos de prensagem de 12 pcs
  Rolamento de pinça de carregamento instalado na entrada, levantamento/abaixamento acionado por cilindro de ar
  Comprimento da unidade: 3500 mm

• Unidade de secagem de câmara
  Isolamento térmico de dupla camada
  Método de aquecimento: aquecimento infravermelho de cima e de baixo
  Intervalo de regulação da temperatura: 0-120°C
  Comprimento da câmara: 4000 mm
  Propósito de aquecimento 1: remover um pouco de umidade
  Propósito de aquecimento 2: aquecer a cola para fazer o papel colar rapidamente
  Potência: 28 kW

• Unidade de colagem da camada superior
  Quando a máquina para, o papel será separado do rolo de colagem automaticamente
  Ajuste manual do volume da cola
  Superfície do rolo de colagem e do rolo médico de cola revestido de cromo duro e moído com alta precisão
  Cada rolos de colagem posição lateral pode ser ajustado de acordo com diferentes tamanhos de células
  O conversor de frequência independente é usado para ajustar a velocidade de funcionamento
  O tanque de cola é feito de aço inoxidável

• Máquina de corte de núcleo horizontal
  A roda de prensagem superior é controlada pneumaticamente;
  Largura máxima de corte: 2000 mm
  Dois tipos de rolos de prensagem são instalados, pode fazer escolher através de cilindro de ar
  espessura do núcleo é o visor digital;
  Precisão de corte de +/- 0,1 mm;
  Velocidade de trabalho: 0-800 cortes/min

• Empilhadeira de núcleo de favo de mel
  Adotar cinturão de borracha de nitrilo para transportar núcleo de favo de mel de papel acabado
  Controle por PLC, conversor de frequência e velocidade de transmissão
  Altura do ponto de saída: 1200 mm

Fotos:
