35 m/min Máquina de laminagem de papel de honeycomb de 300 kW

Linha de laminação de papel para cartão de honeycomb

Modelo: HZB-1600PC25

Características:

• É conveniente para os trabalhadores colocarem o rolo de papel através do suporte de papel hidráulico;
• O sistema de cola pode colar em ambos os lados do núcleo e também pode colar no papel superior/inferior;
• A colagem pneumática do elevador de rolos torna a cola homogénea;
• Controle de tela sensível ao toque da máquina, operação fácil.

Velocidade de trabalho: 4 - 25 m/min, a linha requer as seguintes máquinas:

Especificações:

Nota: A velocidade de trabalho depende da configuração da máquina, da qualidade do papel, da qualidade da cola, da experiência do operador, etc....

Detalhes de cada secção

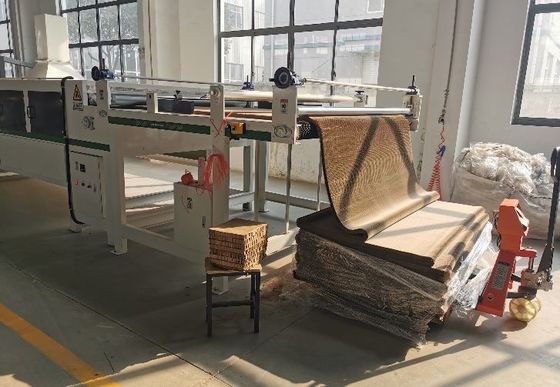

Carrinhos e secadores de núcleo de favo de mel

• Alimentação do núcleo de favo de mel por rolos de pinça
• A alimentação é regulada através da roda de mão de forma síncrona
• Cada 40 kW pode ser ligado/desligado separadamente.
• Temperatura ajustável

Reboque de papel hidráulico

• Largura do rolo de papel-mãe: 1600 mm
• Diâmetro do rolo de papel-mãe: 1300 mm
• Peso máximo do papel-mãe: 2500 kg
• Diâmetro do núcleo: 76 mm (3 ′′)
• Regulação da tensão: controlada por travão pneumático
• Braço para cima/para baixo: Acionado por hidrocilindro
• Diâmetro do cilindro de pré-aquecimento: 600 mm

Unidade de colagem 1 e Unidade de colagem 2

• Método de colagem 1 para a unidade de colagem 1: colagem em rolos em ambos os lados do núcleo para poupar cola e fazer com que o cartão seque rapidamente.
• Método de colagem 2 para a unidade de colagem 1: colagem em rolos em papel kraft
• Método de colagem para a unidade de colagem 2: colagem em rolos em papel kraft
• Controle do consumo de cola: controlo pneumático e controlo manual da roda em sincronia
• Método de fornecimento de cola: cola fornecida por bomba de diafragma
• Material do rolo de colagem: aço inoxidável (não usamos borracha revestida com rolos de aço, porque a borracha será fácil de desgastar)

Unidade de aquecimento e compressão

• Método de compressão: calor proveniente dos painéis de aquecimento e distribuído uniformemente no painel.
• Controle de compressão: elevação por comando de parafuso, acionada por motor.
• Controle de temperatura: Controle elétrico entre 0 e 250°C
• Método de aquecimento: aquecimento eléctrico
• A superfície da placa de aquecimento revestida de Teflon, não deixando cola na superfície da placa de aquecimento
• Largura do aquecimento: 2500 mm
• O aquecedor superior é de 72 kW.

Unidade de compressão de correia

• Estrutura de trilho duplo com cinto de borracha de nitrilo.
• Usar 45 pares de rolos de tipo flutuador pesado para pressão
• A correia pode pressionar a prancha para garantir que cola bem e pode ajudar a arrefecer a prancha de favo de mel.
• Pressão de controlo pneumática em função do tamanho e espessura da placa de favo de mel
• Equipado com dispositivo de tensão e orientação do cinto
• Comprimento: 10 m

Unidade de secagem de câmara

• Estrutura de trilho duplo com correia de PVC.
• É instalado um dispositivo automático de regulação da inclinação para a correia de PVC
• Estrutura da câmara: adotar 150x100mm tubo de aço quadrado e placa de aço. espessura da camada de lã de rocha é de 50mm para manter a temperatura
• Dois lados da câmara tem porta de inspeção
• Método de aquecimento: aquecimento central com circulação de ar aquecido
• O tubo de ar é estrutura de camada dupla, pode manter a temperatura bem e evitar ser escaldado
• Usar 26 pares de rolos de tipo flutuador pesado para pressão
• Display distal de controlo de temperatura, ajuste automático da temperatura de aquecimento
• Comprimento: 8 m
• Potência total de aquecimento: 60 kW

Unidade de refrigeração por rolamento

• O comprimento da parte de arrefecimento é de 5000 mm
• Ventilador de arrefecimento instalado
• Sistema de fluxo de ar é usado para transferir ar de resfriamento para cada parte da placa honeycomb
• Usar 10 pares de rolos de tipo flutuador pesado para pressão

NC Unidade de corte de lâminas finas

• Largura máxima de corte: 1600 mm
• Espessura do painel adequada: 6-60 mm
• Blade regulado por motor
• Modelo de moagem da lâmina: automático / manual
• Quantidade de lâminas: 5 peças
• Configuração da posição da lâmina: comando PLC, funcionamento do ecrã táctil

Unidade de corte transversal

• Cortar sincronizado: controlado por um servomotor.
• Para a transmissão são utilizados parafusos de esferas e guias lineares
• Velocidade controlada por motor de conversão de frequência
• Controle PLC, operar em tela sensível ao toque
• A lâmina de corte pode funcionar de acordo com o relógio e anti-relógio
• Comprimento mínimo de corte: 1800 mm a uma velocidade de 25 m/min
• Tolerância de corte diagonal de placa de favo de mel (1600x1000 mm): ±2 mm

Stacker

• Modelo manual / automático ambos disponíveis
• O braço de recolha da chapa e a tensão da correia de transmissão podem ser ajustados separadamente
• A velocidade de empilhamento é ajustável
• Motor hidráulico do cilindro para elevação/abaixamento da plataforma
• A altura de empilhamento é de 1600 mm

Lista de peças elétricas e pneumáticas:

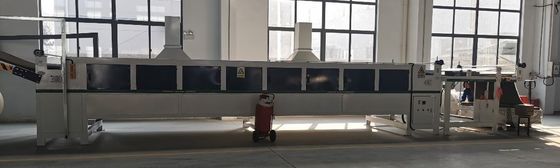

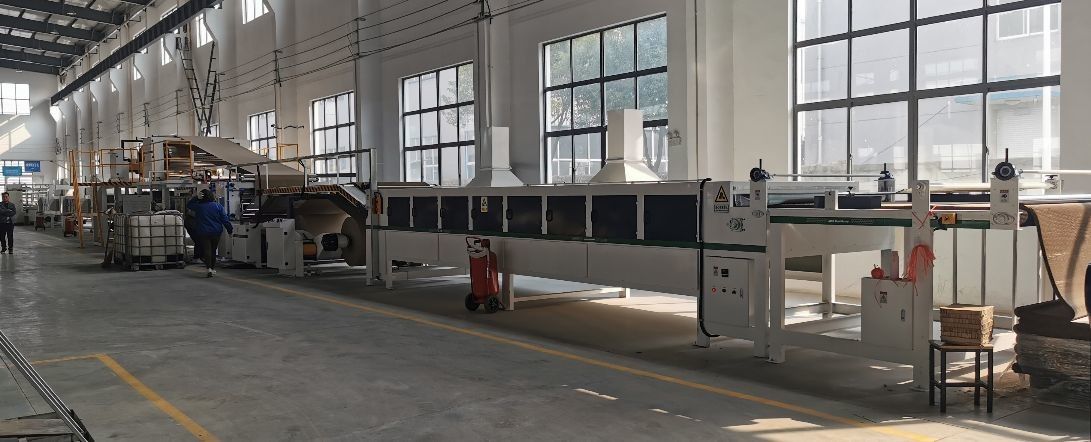

Fotos:
