Detalhes do produto:
|
| Voltagem: | 380V OU 220V OU 415V | Cores: | Personalizado |
|---|---|---|---|
| Largura de inserção horizontal: A: | 120-900 mm de posição única; 120-420 mm de posição dupla | Comprimento das folhas: B: | 210-450mm |
| Altura do painel: C: | 45-100mm | Quantidade de folhas em comprimento: | 1-6 |
| Quadros horizontais qty: | Pressão do ar: normal de trabalho 0,4-0,8Mpa | ||
| Destacar: | 6Máquina de divisão de cartão de 8 kW,Máquina de divisão de papelão 50HZ,Máquina de montagem automática de divisórias |
||

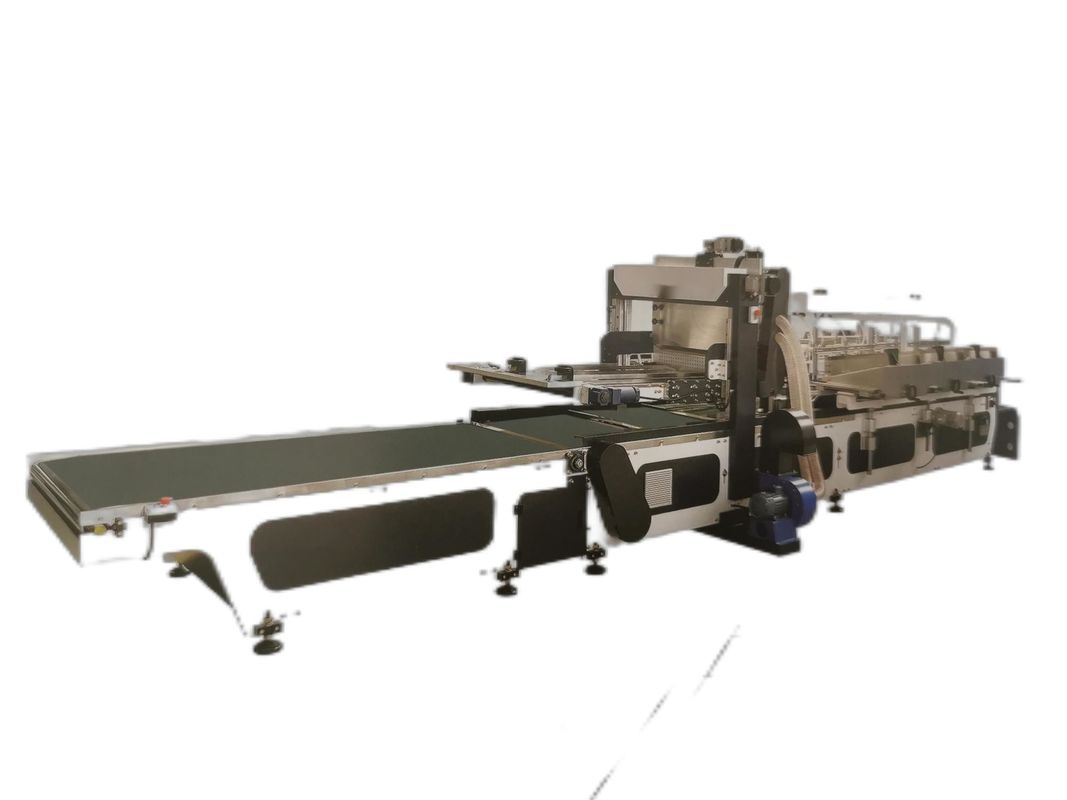

Máquina automática de montagem de divisórias
Modelo: CGJ450-3L
Características da estrutura:
Configuração:
| Ponto | Nome das peças | Quantidade | Observações |
| 1 | Máquina de inserção automática | 1 unidade |
Introdução: dupla posição Folhas de composição: Decussation |
| 2 | Entrega de folhas | 1 unidade | |
| 3 | Sistema pneumático | 1 conjunto | O cliente prepara a bomba de ar |
| 4 | Sistema elétrico | 1 conjunto |
PLC Interface homem-máquina Controle por servo. |
Parâmetro técnico:
| Modelo | Dimensão (LxWxH) | Potência total |
| CGJ450-3L | 7600 x 2000 x 2000 mm | 6.8KW |
Lista de painéis:
Especificação técnica do CGJ450-3L:
| Idem | Especificação |
| Largura de inserção horizontal: A | ModeloCGJ450-3L |
| 120-900 mm de posição única | |
| 120-420 mm de posição dupla | |
| Comprimento das folhas: B | 210-450 mm |
| Altura do painel: C | 45-100 mm |
| Distância entre as placas: D | 20-400 mm |
| Distância horizontal entre os painéis: E | mais de 50 mm |
| Quantidade de folhas em comprimento | 1-6 |
| Placas horizontais | 1 a 21 |
| Largura da boca de inserção: F | >espessura da placa |
| Espessura da caixa: G | 1.5-8mm |
Pode ser personalizado com base na solicitação do cliente
Parte fornecida pelo cliente:
A placa divisória de ensaio deve satisfazer os seguintes requisitos:
Moagem de placas divisórias: moldagem por corte a pressão
O intervalo entre as placas divisórias deve ter uma abertura inclinada/inclinada (conforme mostrado na figura a seguir)
Formulário para máquina personalizada
Se o cliente precisar da máquina personalizada, preencha o seguinte formulário de pedido:
| Ponto | ||||
| Número de placas na direção longitudinal (pcs) | ||||
| Número de placas na direção lateral (pcs) | ||||
| Comprimentos das folhas comprimento B (mm) | ||||
| Distância entre as placas D (mm) | ||||
| Distância entre as bordas do painel H (mm) | ||||
| Largura de inserção horizontal A (mm) | ||||
| Distância horizontal do painel E (mm) | ||||
| Distância horizontal entre as bordas do painel I (mm) | ||||
| Altura do painel C (mm) | ||||
| Espessura do material ondulado G (mm) | ||||
| Largura da boca de inserção ondulada F (mm) |
